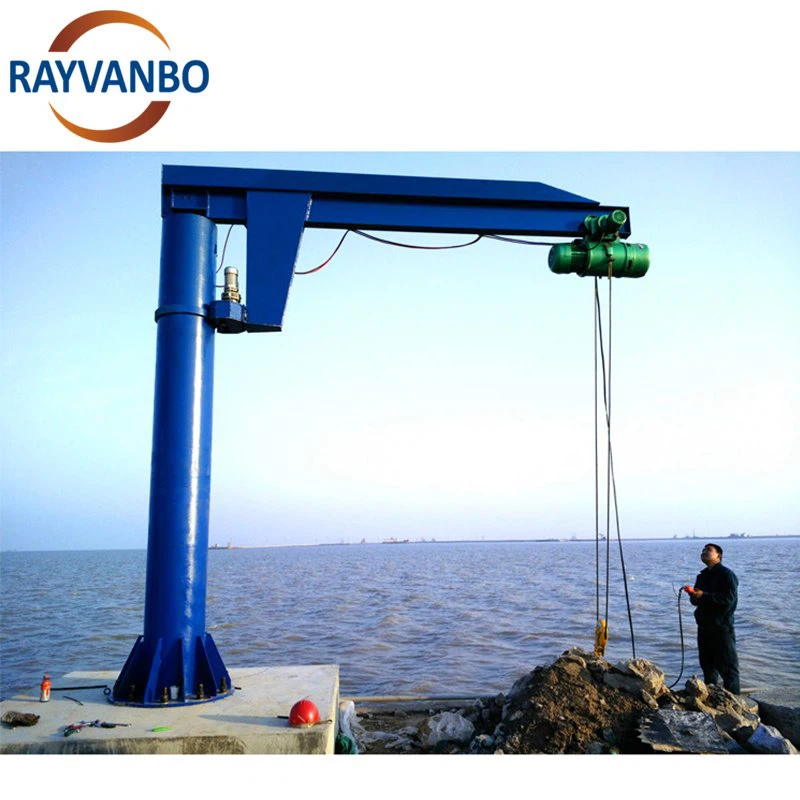

Grúa giratoria

Wuhan rayvanbo import＆export trade co.,ltd.Es un proveedor líder de equipos y soluciones de elevación, que se especializa en el diseño, fabricación, instalación y mantenimiento de una amplia gama de sistemas de elevación. Con un fuerte compromiso con la seguridad, la calidad y la innovación, nuestro equipo de ingenieros y técnicos experimentados trabaja en estrecha colaboración con clientes de diversos sectores, incluidos la construcción, la fabricación, la logística y el transporte, para ofrecer soluciones de elevación personalizadas que cumplan con sus requisitos únicos. Ya sean grúas pesadas, polipastos o accesorios de elevación especializados, ofrecemos equipos de última generación que mejoran la eficiencia operativa y garantizan la seguridad de los trabajadores.

Las grúas de bandera giratoria se pueden dividir en dos categorías: grúas de columna y grúas de bandera montadas en la pared. Además del movimiento de elevación, la grúa giratoria también puede realizar un movimiento de giro. Con la grúa giratoria, la parte superior con el brazo gira alrededor de un eje vertical en relación con la parte inferior. Una grúa giratoria es una herramienta imprescindible a la hora de levantar y mover objetos pesados. Es una máquina eficiente y fiable que hace que las tareas de elevación sean más fáciles y manejables. Este tipo de grúa está diseñada para proporcionar una excelente maniobrabilidad y versatilidad, lo que la hace adecuada para diversas aplicaciones industriales.

Componentes del mástil
El mástil es la viga vertical que soporta los componentes de una grúa bandera. Es una característica común en la mayoría de las grúas de bandera, excepto las montadas en la pared, las móviles en la pared, las montadas en columnas y las montadas en el techo. Fabricado con acero de alta resistencia, el mástil se ancla de forma segura al suelo o a las paredes de un edificio. Proporciona un amplio espacio libre para evitar interferir con otros procesos y puede integrarse con puentes grúa o coordinarse con otras operaciones.

Pluma de grúa giratoria
La pluma es el principal componente que soporta peso de cualquier grúa giratoria. Se extiende horizontalmente desde el mástil, pared, techo o columna y es perpendicular al suelo. El polipasto, que se utiliza para levantar y mover cargas, está montado en la pluma. En ciertos diseños de grúas bandera, la pluma también sirve como vía a lo largo de la cual se mueve un carro para transportar la carga.

Izamiento en grúa
El polipasto es el mecanismo acoplado al brazo de una grúa bandera que realiza la operación de elevación. El tipo de polipasto está determinado por el medio de elevación y la fuente de energía. Existe una amplia variedad de polipastos diseñados para satisfacer necesidades de aplicaciones específicas, incluidos polipastos de cadena, polipastos de cable y polipastos de palanca o trinquete. Además, los polipastos pueden accionarse de forma manual, eléctrica o neumática, según los requisitos de la operación.

polipasto de cadena
Los polipastos de cadena utilizan una cadena de metal para levantar, la cadena pasa a través de ruedas dentadas y se almacena en un contenedor. Entre los diferentes tipos de polipastos, los polipastos de cadena son los preferidos debido a su rentabilidad y requisitos mínimos de mantenimiento. Pueden ser accionados por medios manuales, eléctricos o neumáticos. Sin embargo, su capacidad es limitada, lo que los hace adecuados principalmente para tareas de elevación más ligeras.

Polipasto de cable
Los polipastos de cable levantan cargas utilizando un cable que se enrolla alrededor de un tambor ranurado cuando está en funcionamiento. Estos polipastos ofrecen altas velocidades de elevación y pueden manejar cargas de 10 toneladas o más. Conocidos por su funcionamiento silencioso, los polipastos de cable son ideales para aplicaciones exigentes y de servicio pesado con grúas giratorias.

Polipasto manual
Los polipastos manuales, que pueden ser de cable o de cadena, están diseñados para tareas de elevación poco frecuentes en las que no es esencial una velocidad rápida. En estos polipastos, una cadena se usa para levantar la carga, mientras que la otra cadena se opera manualmente para proporcionar energía manual. Al tirar de la cadena, los engranajes dentro del polipasto hacen girar, lo que hace que la cadena de elevación se mueva hacia arriba. A medida que la carga asciende, la cadena se recoge en una cesta de almacenamiento dentro del mecanismo de elevación.

Polipasto de palanca
Un polipasto de palanca es un tipo de polipasto manual en el que el operador usa una palanca para activar el mecanismo de elevación, en lugar de tirar de una cadena. A medida que la palanca se mueve hacia arriba y hacia abajo, hace que la cadena se enrolle en una canasta de almacenamiento, de manera similar a cómo funciona un polipasto de cadena manual.

Carro grúa
El carro es un dispositivo motorizado que se utiliza para mover el polipasto horizontalmente a lo largo de la parte superior o inferior de la pluma. Los carros pueden acomodar tanto polipastos de cable como de cadena equipados con ganchos. Recorren toda la longitud de la pluma y permanecen estacionarios mientras el polipasto realiza operaciones de elevación. La gestión de los cables de alimentación del carro se facilita mediante un sistema de festón, que consta de rodillos o soportes que sostienen y guían los cables de alimentación a lo largo del recorrido del carro.

Sistema de adorno
Se utiliza un sistema de festón para transportar cables y energía al carro a lo largo del brazo. Diversos tipos de sistemas de festón garantizan la gestión segura y controlada de los cables eléctricos. Estos sistemas se pueden montar sobre vías C, rieles cuadrados o vigas I, siendo las vigas I las más comunes para las grúas bandera. Protegen los cables contra daños y garantizan una conectividad confiable para los componentes de la grúa bandera. Los sistemas de festón son particularmente beneficiosos para grúas bandera con plumas largas y carros de servicio pesado.

Energía para grúas bandera
Las grúas bandera pueden funcionar con fuentes eléctricas o neumáticas, y las líneas de energía o de aire generalmente se colocan en la parte superior del mástil para alimentar el polipasto, el carro y la rotación de la pluma. Los controles con botones gestionan los movimientos de la grúa, incluido el funcionamiento del polipasto y el trole y la rotación de la pluma.

Los operadores de grúas utilizan un botón colgante o un sistema de control inalámbrico, según el diseño de la grúa. Ambos tipos de control permiten a los operadores gestionar el levantamiento, posicionamiento y descenso de cargas mientras garantizan que permanezcan de forma segura fuera del camino de la carga. Estos controles están diseñados para facilitar el uso y el manejo preciso de la carga.

parada de rotación
Las paradas de rotación son mecanismos de seguridad cruciales diseñados para evitar que una grúa giratoria choque con objetos o estructuras cercanas. Estas paradas son esenciales cuando una grúa se coloca cerca de paredes o columnas. Normalmente, los topes de rotación están soldados permanentemente al mástil de la grúa para restringir su movimiento. Además de los topes fijos, hay disponibles topes de rotación ajustables, lo que permite a los operadores configurar los límites según la proximidad del equipo circundante.

Existen numerosos proveedores acreditados que brindan ayuda práctica, pero no explican los conceptos básicos, especialmente a alguien que compra equipo de elevación pesado por primera vez. Este artículo intentará brindar consejos sencillos sobre los diferentes tipos de equipos de construcción disponibles en el mercado, para ayudar a los recién llegados a elegir el equipo adecuado para una determinada aplicación. Esta vez el protagonismo lo ocupa la grúa giratoria o grúa de brazo oscilante, como se la suele llamar. Aunque a menudo se la denomina grúa, la grúa giratoria es solo una estructura que ofrece soporte a una máquina elevadora, como un polipasto eléctrico o un polipasto de cadena.

Una grúa giratoria comprende una pista de aterrizaje horizontal en voladizo desde un "poste rey" vertical colocado sobre cojinetes. Los cojinetes y el poste rey permiten que la pista gire. La máquina generalmente está fijada sobre un carro que se desplaza a lo largo de la vía de rodadura horizontal, también conocido como brazo de pluma. Hay muchas variaciones de modelos de grúas de bandera y estas son las principales opciones con las que lidiar. El primero es el método de soporte del brazo del foque. La más sencilla es fijar los cojinetes directamente a una estructura existente, como una pared o una columna de un edificio. Una grúa montada en la pared podrá girar hasta 180 grados, mientras que una grúa montada en una columna estará limitada a 270 grados de giro.

En segundo lugar, si el poste rey se inclina desde la vertical, el brazo del foque tenderá a girar hacia la posición cuesta abajo. Una opción al brazo giratorio de columna o de pared es una grúa de brazo independiente con su propia columna. Por lo general, estos tipos requieren cimientos especiales de profundidad para resistir el momento de vuelco. Sólo las grúas de radio corto con menor capacidad se pueden fijar directamente al suelo, pero sólo si el suelo es adecuado y las condiciones son buenas. La columna de una grúa independiente se puede fundir directamente en los cimientos, lo que también la convierte en la opción más económica. Además, mantiene al mínimo el espacio necesario alrededor de la base. Al igual que una grúa de brazo montada, la curva de giro de un brazo independiente puede girar hasta 270 grados. Otra opción que utiliza una columna tubular proporciona un giro total de 360 ​​grados.

Volviendo al brazo del foque, hay dos opciones de diseño: con refuerzo insuficiente y con refuerzo excesivo. Esto se relaciona con cómo se sostiene el brazo. Uno demasiado reforzado tiene un miembro de tensión desde el poste rey hasta un punto aproximadamente a 2/3 del recorrido del brazo del foque. Los beneficios son una estructura más liviana que permite que la máquina se acerque lo más posible y también brinda un recorrido máximo efectivo. Un foque con refuerzo inferior tiene el soporte en voladizo debajo de la viga de la pista. Esto mantiene el espacio libre necesario al mínimo pero disminuye el recorrido efectivo máximo y requiere una viga laminada más pesada.

Una consideración final es el servicio o clasificación de las grúas giratorias. Se dividen en pocas clases según el número máximo de ciclos de funcionamiento y la combinación del estado de carga. Generalmente, la clasificación tiene como objetivo garantizar una vida útil normal de la grúa giratoria.

Las grúas de brazo giratorio se utilizan para levantar y transportar objetos pesados ​​y, debido a que se utilizan con frecuencia en operaciones de elevación en múltiples industrias, es posible que desee conocer las pautas básicas de seguridad que le permitirán utilizar el equipo de manera segura y eficiente. Si bien todos sabemos que las empresas suelen proporcionar una copia del manual de seguridad al momento de la instalación del equipo, es posible que desees echar un vistazo rápido a los consejos rápidos de seguridad que te permitirán cumplir con las pautas básicas de seguridad y evitar situaciones que puede poner vidas en riesgo.

En primer lugar, debe contar con especialistas para instalar sus grúas de bandera; nosotros podemos encargarnos de este servicio por usted. Esta es la forma de garantizar que el equipo esté montado de forma segura y que su base sea capaz de soportar el peso de la carga. Lo más importante es que esté completamente probado y certificado antes de su uso. La grúa de pluma giratoria debe inspeccionarse antes de su uso general y debe buscar ciertas señales de advertencia comunes, como la presencia de escombros en la pista, defectos estructurales, pernos faltantes o flojos y soldaduras agrietadas. Además, debes comprobar si el brazo del foque se desliza suavemente. Puede promover una elevación estable asegurándose de que la grúa giratoria esté colocada justo encima de la carga y cerca del centro de gravedad de la misma.

Asegúrese de evitar que el carro de viga choque contra los topes finales de la pista, ya que esto puede hacer que la carga se balancee hacia afuera, lo que, a su vez, puede aumentar la luz radial y alterar el equilibrio general. Evalúe la estabilidad del levantamiento realizando un levantamiento de prueba mientras se asegura de que el brazo giratorio recorra un camino libre de obstáculos. Todos los movimientos deben realizarse de forma lenta y constante para minimizar las posibilidades de balanceo. Asegúrese de que la grúa de bandera giratoria no arrastre cargas por el suelo y de no colocar una escalera contra la grúa de bandera giratoria.

Cuando comience la operación de elevación, asegúrese de que nadie pueda pasar debajo de la grúa giratoria cargada. Dado que la salud y la seguridad son sus principales consideraciones, es posible que desee que personal calificado inspeccione profesionalmente su grúa giratoria a intervalos regulares una vez al año, ya que así lo exigen las leyes del Reino Unido.

Para obtener más información y asesoramiento sobre el uso de la grúa de brazo giratorio, simplemente hable con uno de nuestro amigable equipo de ventas, quien estará encantado de asesorarlo y ofrecerle cotizaciones para cualquier requisito de suministro, instalación o prueba/inspección que pueda tener.
