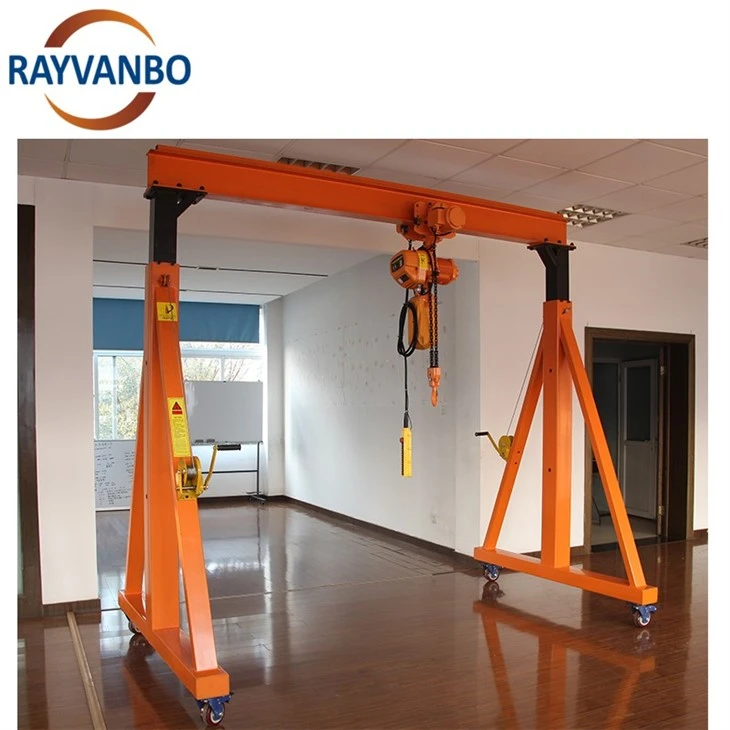

Descripción de productos
Las grúas pórtico móviles son equipos de elevación ligeros-eficientes y flexibles que se utilizan ampliamente en manipulación en talleres, logística de almacenes, líneas de producción en fábricas y construcción en-in situ. Su estructura compacta, compuesta por viga, columna, carro móvil y mecanismo de elevación, permite una fácil instalación y libre movimiento sin carriles fijos. En comparación con las grúas puente tradicionales, las grúas pórtico móviles ahorran espacio, ofrecen una mayor flexibilidad operativa y son adecuadas para manipular diversas cargas, como acero, maquinaria, moldes y piezas de trabajo pesadas, lo que ayuda a las empresas a mejorar la eficiencia de elevación y la seguridad operativa.
Las grúas pórtico móviles combinan seguridad y economía, son fáciles de operar y admiten movimiento manual o eléctrico, lo que reduce los costos de mano de obra y mantenimiento. Hay múltiples especificaciones disponibles para satisfacer necesidades de elevación que van desde materiales livianos hasta cargas medianas, lo que las convierte en una solución de elevación ideal para la industria moderna, la logística de almacenamiento y las obras de construcción. Su movilidad flexible permite realizar ajustes más eficientes en el diseño de la línea de producción y, al mismo tiempo, garantiza un levantamiento de piezas de trabajo estable y confiable, brindando a las empresas una experiencia de levantamiento eficiente, segura y de bajo-costo.
Estructura fuerte y duradera.
Fabricado en acero o aleación de aluminio de alta-resistencia, con soldadura fuerte y excelente rigidez, lo que garantiza una capacidad de carga segura desde 500 kg hasta 10 toneladas.
Compatible con varios polipastos
Compatible con polipastos de cadena eléctricos y manuales, adecuado para diferentes condiciones de trabajo para mejorar la eficiencia de elevación.
Parámetros de los productos
|
Característica |
Especificación |
Notas / Beneficios |
|
Capacidad de carga (SWL) |
0,5 toneladas ~ 10 toneladas |
Gama estándar. Mayores capacidades disponibles. |
|
Luz (ancho) |
1 m ~ 8 m |
Luces personalizadas que se adaptan a su espacio de trabajo. |
|
Altura de elevación |
2 m ~ 6 m |
Ajustable a sus requisitos de altura específicos. |
|
Sistema de vigas |
||
|
- Tipo de haz |
I-Haz o haz de caja |
I-Beam: rentable-eficaz. Viga tipo caja: Resistencia superior para cargas más pesadas. |
|
- Longitud del haz |
Personalizable |
Determina el rango de recorrido del carro. |
|
Sistema de piernas |
||
|
- Tipo de tramo |
Altura fija o ajustable |
Patas ajustables (tipo pasador o tornillo) para uso versátil en suelos irregulares. |
|
Movilidad y seguridad |
||
|
- Ruedas |
4 x giratorios con frenos |
(2 fijos, 2 giratorios son una alternativa común). Ruedas de poliuretano estándar. |
|
- Material de la rueda |
Poliuretano (estándar) |
Excelente protección del suelo y bajo nivel de ruido. Opciones de nailon y caucho disponibles. |
|
- Frenos |
Sí (en al menos 2 ruedas) |
Bloquea la grúa de forma segura durante las operaciones de elevación. |
Detalles de los productos
Movilidad: Equipado con ruedas giratorias-de alta resistencia o con ruedas bloqueables, puede moverse libremente entre diferentes estaciones de trabajo sin necesidad de rieles ni de cimientos. Es particularmente adecuado para entornos de talleres con múltiples estaciones de trabajo, levantamientos temporales o ajustes frecuentes de la línea de producción, lo que mejora efectivamente la utilización del equipo y la eficiencia operativa general.
Pequeña huella: La estructura compacta y el tamaño reducido permiten un uso flexible en talleres, almacenes o áreas de pasillos con espacio-limitado. No se requiere una instalación compleja y no afecta el diseño de producción original, lo que ayuda a las empresas a lograr un manejo de materiales eficiente y seguro en espacios limitados.
Estructura razonable:Al utilizar una estructura de marco diseñada científicamente, garantiza una distribución uniforme de la tensión y un funcionamiento estable y confiable. Los componentes clave se fabrican con materiales de alta-calidad, equilibrando resistencia y peso, garantizando un funcionamiento suave, un mantenimiento sencillo y manteniendo una excelente seguridad y estabilidad incluso después de un uso prolongado.
Varias especificaciones:Ofrece una variedad de capacidades de elevación, tramos y configuraciones de altura, lo que permite una selección personalizada basada en diferentes industrias y condiciones de trabajo. Ya sea para montaje ligero, mecanizado o almacenamiento y manipulación, se puede encontrar un modelo adecuado para satisfacer diversas necesidades de elevación y mejorar el retorno de la inversión.
Instrucción de productos
Fase 1: Preparación
Este paso es la base de una instalación segura y eficiente.
Estudio y preparación del sitio:
Espacio: Asegúrese de que el área de ensamblaje tenga espacio adecuado para facilitar la colocación y el acceso de los componentes.
Piso: El piso debe ser firme y plano (por ejemplo, concreto). Limpie todas las obstrucciones, aceite y residuos para evitar resbalones o inestabilidad durante el montaje.
Arriba: Verifique el espacio libre arriba para asegurarse de que no haya cables, tuberías u otras obstrucciones.
Este paso es la base de una instalación segura y eficiente.
Herramientas y personal:
Herramientas: prepare herramientas comunes, como-llaves de boca, llaves Allen y mazos de goma. Se requiere una llave dinamométrica para apretar pernos de alta-resistencia.
Personal: Se requieren al menos dos personas con experiencia. Deben estar familiarizados con el proceso de instalación y ser capaces de comunicarse y colaborar de forma eficaz.
EPP: todo el personal debe usar casco, calzado de seguridad resistente a perforaciones-y guantes protectores.
Desembalaje e inspección:
Lista de verificación: Verifique todos los componentes (viga principal, patas, travesaño, ejes de conexión, pernos, ruedas, etc.) con la lista de empaque proporcionada por el proveedor para asegurarse de que estén todos presentes.
Inspección visual: Inspeccione cuidadosamente todos los componentes en busca de daños, deformaciones o grietas durante el transporte. Si encuentra algún problema, comuníquese con el proveedor de inmediato y no instale la unidad.
Fase 2: Asamblea Central
Los pórticos móviles suelen presentar un diseño modular con una lógica de montaje clara.
Instalación de ruedas:
Alinee las ruedas con frenos y las ruedas estándar con las placas de montaje en la parte inferior de las patas.
Fíjelos de forma segura utilizando los pernos, arandelas y tuercas proporcionados. Nota: Generalmente se recomienda instalar ruedas con frenos en la misma diagonal para lograr el efecto de bloqueo más estable.
Montaje de las patas (si corresponde):
Para pórticos ajustables, las patas pueden constar de dos secciones. Alinee los orificios del pasador de acuerdo con la altura deseada, inserte el pasador de seguridad y asegúrese de que la chaveta en el extremo del pasador esté completamente extendida y bloqueada. Si utiliza ajustes de tornillo, no es necesario ajustar la altura final todavía; El ajuste fino-se puede realizar después de que se haya erigido toda la estructura.
Conexión de la viga principal a los estabilizadores:Este es el paso más crítico. Generalmente existen dos métodos:
Método 1: conexión por perno. Alinee los soportes de conexión en cada extremo de la Te principal con las placas de conexión en la parte superior de los estabilizadores. Inserte pernos-de alta resistencia desde un lado y apriételos con tuercas en el otro lado. Asegúrese de que todos los pernos estén apretados al par especificado según lo especificado en las instrucciones del fabricante.
Método 2: Conexión de clavija/ranura. Algunos diseños livianos utilizan una conexión de pasador o ranura. Alinee los soportes al final de la Te principal con las ranuras en la parte superior de los estabilizadores. Inserte los soportes, luego inserte los pasadores de seguridad-de alta resistencia y asegure las chavetas.
Fase 3: Montaje y puesta en servicio generales
Montaje del pórtico:
Después de instalar la Te principal, al menos dos personas deben trabajar juntas, una a cada lado del pórtico.
Bajo un mando unificado, levante simultáneamente el pórtico del suelo. Este proceso debe ser lento y constante para evitar que se caiga debido a un cambio en su centro de gravedad.
Prohíba estrictamente la operación por una sola-persona o el uso de fuerza bruta para levantar el pórtico.
Instalación del travesaño y el carro:
Una vez que el pórtico esté en posición vertical y estable, instale la viga transversal (si está separada de la viga principal) o el carro en la viga principal.
Verifique que las ruedas del carro estén en buen contacto con los rieles de la viga principal y que puedan rodar suavemente a lo largo de toda la viga principal sin atascarse.
Instalación del polipasto:
Cuelgue de forma segura el polipasto de cadena manual o el polipasto eléctrico en el gancho debajo del carro.
Revise la cadena del polipasto o el cable metálico para ver si están torcidos o doblados. Asegúrese de que los ganchos superior e inferior y sus lengüetas de seguridad (para evitar que se caigan) estén intactos.
Para los polipastos eléctricos, un electricista profesional debe instalar el cable de alimentación o el sistema de cadena de arrastre de acuerdo con los planos eléctricos y garantizar una conexión a tierra adecuada.
Ajuste fino de altura (si corresponde):
Si el suelo no está completamente nivelado o se requiere una altura de trabajo precisa, opere los dispositivos de ajuste de los estabilizadores (pasadores o tornillos) en este momento para garantizar que el pórtico esté nivelado y estable.
Fase 4: Inspección final y ejecución de prueba
Se deben realizar una inspección y pruebas minuciosas antes del uso oficial.
Inspección de estructuras mecánicas:
Sujetadores: Vuelva a verificar que todos los pernos y tuercas estén apretados y no flojos.
Pasadores de seguridad: Verifique que todos los pasadores de seguridad y chavetas estén en su lugar y bloqueados.
Ruedas y frenos: Pruebe los frenos de todas las ruedas para asegurarse de que sean sensibles y confiables.
Sin-prueba de carga:
Sin ninguna carga adjunta, opere el polipasto para subir y bajar completamente.
Opere el carro para lograr un movimiento completo-y-adelante en la viga principal.
Empuje el pórtico una distancia corta.
Durante todo el proceso, escuche cualquier ruido inusual y verifique que funcione sin problemas.
Prueba de carga (paso de seguridad importante):
Se recomienda una prueba de carga después del uso o instalación inicial.
Seleccione una carga de prueba ligeramente superior a la carga máxima diaria (por ejemplo, se debe probar una carga nominal de 1,1 toneladas) o, si las condiciones del sitio lo permiten, pruebe con la carga máxima.
Levante la carga a una distancia corta del suelo y déjela reposar por un período de tiempo. Observe la estructura del pórtico para detectar cualquier deformación notable, hundimiento o ruido inusual. Realice pequeñas operaciones de elevación, deslizamiento y movimiento para probar la estabilidad general.
Nota: Las pruebas de carga rigurosas deben cumplir con los procedimientos de seguridad de la empresa o los estándares nacionales, y es posible que se requiera supervisión de terceros.
Publicar-Consejos de seguridad para la instalación
Antes de cada uso, realice una inspección rápida, especialmente en los frenos y conexiones estructurales. Siempre bloquee los frenos de las ruedas antes de levantarlas. Quedan terminantemente prohibidas las modificaciones del diseño original del pórtico o modificaciones de soldadura. Establezca un sistema de inspección regular, con personal profesional que realice inspecciones periódicas de los componentes clave-de los rodamientos de carga.
Si sigue las instrucciones de instalación detalladas anteriores, podrá asegurarse no solo de que el pórtico móvil esté configurado correctamente, sino también de que su seguridad y confiabilidad-a largo plazo estén fundamentalmente garantizadas.Si no está seguro de algún detalle durante el proceso de instalación, asegúrese de consultar a rayvanbo.
Aplicación de productos
Depósito:Las grúas pórtico móviles son adecuadas para cargar, descargar y transferir mercancías pesadas dentro de los almacenes. Pueden moverse con flexibilidad entre diferentes ubicaciones de almacenamiento sin carriles fijos. Esto mejora efectivamente la eficiencia de entrada y salida, reduce la intensidad del manejo manual y es adecuado para entornos de almacenamiento con espacio limitado y operaciones frecuentes.
Patio de materiales:En depósitos de acero, perfiles o materiales de construcción, las grúas pórtico móviles pueden completar rápidamente operaciones de carga, descarga y apilado. El equipo es altamente adaptable, puede manejar condiciones complejas del terreno, mejora la eficiencia de la rotación de materiales y reduce los costos de mano de obra y tiempo.
Estación de carga ferroviaria:Las grúas pórtico móviles son adecuadas para operaciones de carga, descarga y transbordo en estaciones ferroviarias de mercancías. Se pueden implementar de forma flexible en diferentes zonas de carga y descarga. No se requiere instalación de vías, lo que reduce la inversión en infraestructura, mejora la eficiencia de la organización del transporte y satisface las necesidades de elevación de diversos tipos de carga.
Terminal Portuaria:En las operaciones de terminales portuarias, las grúas pórtico móviles se pueden utilizar para el levantamiento auxiliar de contenedores, equipos y carga a granel. Sus ventajas de movimiento flexible y rápido despliegue mejoran efectivamente la eficiencia de carga y descarga y satisfacen las necesidades de diversas condiciones operativas portuarias y operaciones temporales.
Proporcionando soluciones de elevación en cualquier momento y en cualquier lugar
Rayvanbo
1. Fabricación y Mantenimiento Industrial
Esta es la aplicación más clásica para pórticos móviles, solucionando el problema de elevación de "última milla" que los equipos fijos no pueden alcanzar.
Instalación y mantenimiento de equipos de taller.
En un gran taller de producción, es necesario reemplazar un componente central de una máquina herramienta CNC de gran tamaño, o una máquina de moldeo por inyección requiere un mantenimiento regular. Es posible que una grúa fija no pueda alcanzar con precisión directamente encima del equipo o que su capacidad de elevación sea insuficiente. Un pórtico móvil se puede desplazar fácilmente hacia el lateral del equipo y realizar operaciones de elevación precisas directamente encima de él. El personal de mantenimiento puede desmontar e instalar motores, moldes o componentes de equipos pesados de forma independiente y flexible, lo que reduce significativamente el tiempo de mantenimiento. Elimina la necesidad de puentes grúa y proporciona capacidades de elevación independientes de punto-a-puntos.
Levantamiento y reemplazo de moldes
En las industrias de estampado,-fundición a presión y moldeo por inyección, los moldes suelen pesar varias o incluso docenas de toneladas y requieren reemplazo frecuente. Se puede estacionar un pórtico de elevación de moldes exclusivo (a menudo equipado con un polipasto eléctrico) junto a la prensa para retirar rápidamente el molde viejo y colocar con precisión el molde nuevo en la mesa de trabajo del equipo. Esto es crucial para cambios rápidos de moldes, mejorar la flexibilidad de la línea de producción, reducir el tiempo de inactividad por cambio de moldes y garantizar la seguridad operativa.
Manipulación de materiales en la línea de producción
En las líneas de montaje de equipos pesados, es necesario transferir un componente grande (como un motor o una caja de cambios) de una estación de trabajo a la siguiente, pero la cinta transportadora no puede soportar su peso. Un pórtico móvil puede actuar como un "vehículo lanzadera", levantando componentes pesados entre estaciones de trabajo y garantizando transiciones suaves en el proceso de producción. Los pórticos móviles resuelven el problema de las grúas fijas que no pueden cubrir toda el área de la línea de producción y optimizar el flujo de material.
2. Almacenamiento y Logística
En los almacenes, los pórticos móviles son un complemento eficaz a las herramientas de manipulación vertical, como las carretillas elevadoras.
Apilamiento y recuperación de materiales pesados
Cuando un almacén recibe un envío de acero grande, maquinaria o cajas de embalaje grandes, es posible que un montacargas no pueda operar de manera segura debido a la longitud de la horquilla, la altura de elevación o la visibilidad limitada. Una grúa pórtico puede usar eslingas o equipo de elevación especializado para levantar la carga de manera constante y colocarla profundamente dentro del estante o retirarla desde un lugar alto. Su método de elevación vertical es más seguro para la carga y menos propenso a rayarse. Es particularmente adecuado para cargas irregulares, demasiado largas o sensibles, proporcionando una alternativa más segura para su manipulación.
Aplicaciones en Zonas de Carga y Descarga
Cuando es necesario descargar un artículo único, con sobrepeso o de gran tamaño de un camión en un muelle de carga sin equipo de elevación fijo en el sitio, se puede desplazar una grúa pórtico móvil directamente a la parte trasera del camión. Sus patas se pueden colocar a ambos lados del camión para levantar la carga directamente desde el camión y transferirla al almacén, resolviendo el desafío de elevación "puerta-a-puerta". Es una opción ideal para la carga y descarga temporal de lotes pequeños-de mercancías pesadas.
3. Construcción y Renovación Interior
Instalación de equipos grandes en interiores
En grandes centros comerciales, centros de datos o fábricas, es necesario instalar unidades centrales de aire acondicionado, grandes bombas de agua, transformadores o maquinaria pesada. Estos dispositivos suelen ser difíciles de transportar a través de ascensores o escaleras y suelen estar ubicados en lugares dispersos. Se pueden montar pórticos móviles desmontables dentro del edificio para gestionar el posicionamiento final de estos grandes equipos. Se pueden mover fácilmente en espacios amplios, elevando con precisión el equipo sobre sus cimientos. Los pórticos móviles eliminan la necesidad de utilizar camiones grúa grandes y costosos para instalar una sola pieza de equipo y son particularmente adecuados para ambientes interiores con techos limitados.
4. Industrias específicas y entornos especiales
Transporte aeroespacial y ferroviario
En los hangares de mantenimiento de aviones o en los talleres de reparación de trenes es necesario desmontar componentes delicados y costosos, como motores de avión y bogies. Se utilizan pórticos móviles especializados, de alta-precisión y alto-tonelaje para realizar un levantamiento de precisión de nivel milimétrico-, lo que garantiza la seguridad tanto del equipo como del personal, al tiempo que proporciona una capacidad de elevación estable y controlable para cumplir con los exigentes requisitos de reparación de componentes de alto-valor.
Salas Blancas y Salas Blancas
En las industrias de semiconductores, biofarmacéutica y alimentaria, los entornos de producción tienen límites estrictos de polvo y contaminación. Los pórticos de acero inoxidable o con revestimiento especial, equipados con ruedas y polipastos-libres de polvo, evitan la generación de partículas. Estos pórticos son ideales para levantar equipos de producción o contenedores grandes, cumpliendo con los requisitos de limpieza sin sacrificar la flexibilidad de elevación.
Exposición y construcción de escenarios.
En salas de exposiciones y teatros, es necesario instalar grandes estructuras de stands, equipos de audio, plataformas de iluminación y pantallas LED. Los pórticos livianos de aleación de aluminio son populares por su ligereza, seguridad del piso-y facilidad de transporte. Ayudan a los trabajadores a levantar equipos de forma rápida y segura a la altura deseada, lo que garantiza una instalación eficiente y una mayor maniobrabilidad, al tiempo que protegen el valioso suelo de la sala de exposiciones.
Envío y embalaje
